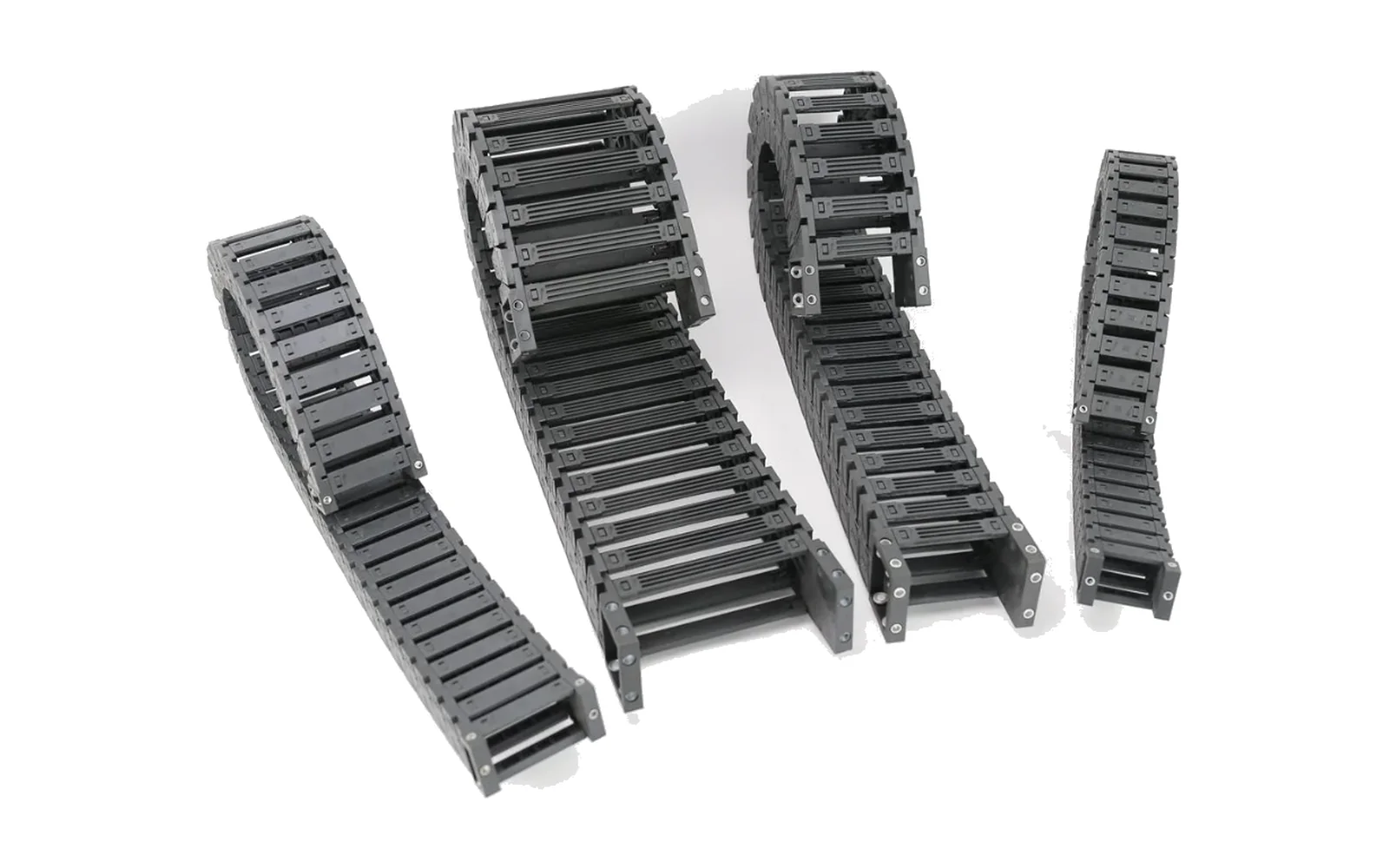

Anchura interior del portacables: regla del 60%

"Presupuesta una anchura más y ya está, la diferencia son céntimos" — he visto esa frase en hojas de oferta demasiadas veces. Cada escalón de anchura interior agranda con él las mallas, las placas laterales y los pasadores, de modo que el coste sube de verdad. Y al contrario: si se presupuesta estrecha, los cables se rozan entre sí dentro de la cavidad y tres meses después el cliente vuelve pidiendo una cadena nueva.

La anchura interior no se elige a ojo. Es un problema aritmético. Este artículo lo divide en tres pasos que puede recorrer con una calculadora y una tabla de diámetros exteriores de cable.

Primero la conclusión: tres pasos para fijar la anchura interior

1. Sección total — tome cada cable y cada tubo de aire de la cavidad, calcule su área circular a partir del diámetro exterior y súmelos
2. Divida por la tasa de ocupación — sección total ÷ 60% da la sección mínima necesaria de la cavidad
3. Convierta a anchura interior — divida esa sección por la altura interior que piensa usar y suba al escalón inmediatamente superior de la serie estándar

El orden no se puede alterar. Saltarse el paso uno e ir directamente a la tabla del catálogo es el error más frecuente.

Paso 1: calcular bien la sección total de los cables

Por cable, use el diámetro exterior, no la sección del conductor

Esta es la primera trampa. Las fichas de cable suelen decir "4×1,5 mm²", pero eso es la sección del conductor, no el espacio que ocupa el cable.

Lo que ocupa espacio es el diámetro exterior:

• Un cable de diámetro exterior nominal 8 mm ocupa π × 4² ≈ 50,3 mm²
• Su sección de conductor puede ser de solo 4×1,5 = 6 mm²

Hay un factor de más de ocho entre ambos. Si dimensiona la anchura interior con la sección del conductor, el resultado es absurdamente pequeño: los cables no entran físicamente.

Pida los diámetros exteriores al fabricante de cable o mídalos con un pie de rey. En cables flexibles multipolares el diámetro exterior depende del paso de cableado y del espesor de la cubierta; una misma medida nominal puede variar 1–2 mm entre fabricantes. Use los datos del cable que va a comprar realmente, no una cifra genérica de catálogo.

Añada un factor de agrupamiento si hay varios cables

Los cables apoyados uno junto a otro en una cavidad no forman un empaquetado denso de círculos tangentes. El agrupamiento, el curvado y los recorridos distintos dejan huecos, y los bordes de la cavidad quedan libres.

La práctica habitual es dejar un margen de disposición del 10%–20%, es decir un factor de agrupamiento de 1,1–1,2. Tome el valor superior para cables muy flexibles, cables apantallados y para los cables de potencia y de señal que deban ir en compartimentos separados.

Por tanto:

Sección total = Σ (área circular de cada cable) × factor de agrupamiento

Si la cavidad lleva además tubos de aire, de aceite o fibra óptica, sume también sus áreas por diámetro exterior. La fibra óptica requiere comprobar aparte su radio de curvatura mínimo: ese límite suele ser más estricto que el del cable.

Paso 2: el 60% es un techo, no un objetivo

El techo empleado habitualmente en el sector es del 60%: la sección total de cables no debe superar el 60% de la sección interior de la cavidad.

¿Por qué hay que dejar libres ese 40% restante? Tres razones:

• Los cables deben poder moverse dentro de la cavidad. La cadena alterna tramos rectos y curvos, de modo que la posición relativa de cada cable cambia continuamente. Si la cavidad está llena no queda holgura: los cables sufren tracciones y aplastamientos repetidos.
• El tramo curvo ofrece menos espacio útil que el recto. Al girar las mallas, la cavidad efectiva se contrae. Si va a tope de ocupación, los cables presionan contra las placas laterales en la curva.
• Disipación de calor. Los cables muy apretados no evacuan el calor y la cubierta envejece antes.

Así que el 60% es un techo, no un valor recomendado. Redúzcalo en estos casos:

Una aclaración: la tasa de ocupación es una regla empírica del sector, no una especificación de producto. La cifra final debe proceder del cálculo del proveedor sobre su listado real de cables.

Paso 3: convertir la sección en anchura interior

Sección de la cavidad = anchura interior × altura interior, por lo que:

Anchura interior mínima = sección total de cables ÷ 60% ÷ altura interior

Un ejemplo. Una máquina CNC pequeña necesita 4 cables de potencia (diámetro exterior 8 mm), 6 cables de señal (5 mm) y 2 tubos de aire (6 mm) en la cavidad.

Primero la sección total:

• Cables de potencia: π × 4² × 4 = 201 mm²
• Cables de señal: π × 2,5² × 6 = 118 mm²
• Tubos de aire: π × 3² × 2 = 57 mm²
• Suma 376 mm²; con un factor de agrupamiento de 1,15, unos 432 mm²

Divida por la ocupación: 432 ÷ 0,6 ≈ 720 mm² de sección mínima de cavidad.

Con una serie media de 25 mm de altura interior: 720 ÷ 25 ≈ 28,8 mm, es decir una anchura interior mínima de unos 29 mm. La serie 25 arranca en 25 mm de anchura interior y sube por escalones, así que tome el primer escalón no inferior a 29 mm (consulte la tabla dimensional de la serie para los escalones reales).

Lo crítico de este paso es subir al escalón siguiente, no redondear al más próximo. El sentido del redondeo es siempre hacia arriba.

Cobertura de anchura interior de las series principales

Todas las cifras son escalones estándar; las anchuras interiores no estándar requieren confirmación aparte de utillaje y plazo. Todas las series son nailon reforzado con fibra de vidrio, con temperatura de servicio nominal de -20 ℃ a 120 ℃. Las tablas dimensionales completas están en la página de la serie media y en la página de la serie micro.

Los cuatro errores más frecuentes

1. Usar la sección del conductor en lugar del diámetro exterior. Como se ha dicho, la diferencia llega a multiplicarse por varias veces. Es el error número uno y la primera causa de rehacer una oferta.

2. Calcular en el techo del 60%. El 60% es el límite superior. Una anchura obtenida en el techo no tiene margen y en el montaje se descubre que los cables simplemente no se colocan. Para régimen convencional, apunte al 45%–55%.

3. Olvidar el tramo curvo. Si dimensiona la anchura según la disposición del tramo recto, los cables presionarán las placas laterales en la curva. Cuanto menor sea el radio de curvatura R, más se contrae la cavidad en la curva; deje margen aparte para ese tramo.

4. Mezclar cables y tubos en una sola sección sin compartimentar. Si pone cables de potencia y de señal en el mismo compartimento, la interferencia electromagnética de los de potencia se acopla a las líneas de señal. No es un problema de selección sino estructural: o elige un tipo de travesaño con separadores, o mantiene el doble de margen y los tiende separados.

Dicho sea de paso, cuando varios cables van muy agrupados hay que reducir su capacidad de transporte de corriente. Los factores de reducción para grupos de cables pueden consultarse en IEC 60287-2-2 (cálculo de la intensidad admisible — método para calcular los factores de reducción de grupos de cables al aire libre). Donde la disipación de calor esté limitada, esto entra en el cálculo junto con la tasa de ocupación.

Cuándo subir directamente un escalón

En tres situaciones, deje de dudar con el escalón actual y suba uno:

1. El listado de cables no está cerrado y es probable que se añadan más
2. Se quiere margen de ampliación explícito, por ejemplo sensores o visión más adelante
3. El radio de curvatura se ha fijado muy pequeño, con R ya cerca del mínimo de la serie

El coste adicional de un escalón suele quedar muy por debajo del coste de rehacer el trabajo porque los cables no entraban.

Datos que conviene preparar antes de pedir

Envíe los cuatro de una vez y se ahorra días de idas y venidas:

1. Listado de cables — diámetro exterior y cantidad de cada uno, indicando potencia, señal, tubo de aire o fibra
2. Radio de curvatura mínimo de cada cable — pídalo por escrito al fabricante de cable en lugar de estimarlo
3. Montaje — horizontal o vertical, en voladizo o en canaleta, y longitud de carrera
4. Datos de servicio — velocidad y aceleración, o simplemente tiempo de ciclo y carrera para deducirlos

Si el listado aún es un borrador, envíelo igualmente. Calculamos una versión para el caso más desfavorable y usted la ajusta cuando cierre la lista; es mucho más rápido que esperar a tenerla cerrada para empezar.

Sobre los radios de curvatura, puede pedir a su fabricante de cable la declaración del método de ensayo de flexibilidad y propiedades mecánicas, normalmente conforme a la serie IEC 60811 (métodos de ensayo de materiales de aislamiento y cubierta de cables eléctricos). Por el lado de la máquina, los requisitos de tendido y curvado pueden contrastarse con IEC 60204-1 (seguridad de máquinas — equipamiento eléctrico de las máquinas), que establece los principios de tendido de cables flexibles en partes móviles. Ambas referencias son de nivel de método y requisito; las cifras concretas siguen procediendo de los datos medidos de su fabricante de cable.

Preguntas frecuentes

¿Puedo ensanchar la anchura interior por mi cuenta?

El portacables es un producto modular y en la mayoría de las series tipo puente la anchura interior la fija la longitud del travesaño. Algunas series admiten anchuras interiores no estándar fuera de los escalones normalizados, pero hay que confirmar utillaje y plazo: no basta con cortar el travesaño.

¿Es siempre más seguro pedir una anchura interior mayor?

Más seguro de montar, más caro de comprar. Al ensanchar la anchura interior crecen con ella las mallas, las placas laterales y los pasadores; la capacidad de carga no aumenta gratis, mientras que el peso, el centro de gravedad y el coste sí suben. El principio es "un escalón de margen por encima de lo suficiente", no "cuanto más ancho mejor".

¿Pueden compartir cables y tubos un mismo compartimento?

Pueden, con margen suficiente, pero los cables de potencia y de señal conviene tenderlos en compartimentos separados.

¿Se puede visitar la fábrica?

Con mucho gusto. La entidad productiva está en Yueqing, Zhejiang (calle Tiancheng), donde se organizan las auditorías de fábrica y el muestreo y pueden verse en persona las líneas y el utillaje; la producción opera bajo un sistema IATF16949. Changzhou es nuestra oficina de ventas permanente para el contacto diario, no una fábrica.

¿Pueden hacer el cálculo por nosotros?

Sí. Envíe el listado de cables (diámetro exterior y cantidad) y le entregamos una anchura interior y un radio de curvatura recomendados para su configuración real. Si lo necesita, también podemos facilitar planos 3D para que ordene el espacio ya en la fase de diseño.

Conclusión

Elegir la anchura interior es, en el fondo, aritmética: sección total → dividir por la ocupación → dividir por la altura interior → subir un escalón. Si alguno de los cuatro pasos se hace "a ojo", la planta de montaje le devolverá la factura.

Si tiene dudas, envíenos el listado y hacemos los números con sus cables reales. El proceso de selección se describe en la guía de selección en cinco pasos, las tablas dimensionales completas están en la página de descargas, o contáctenos directamente con sus parámetros.
