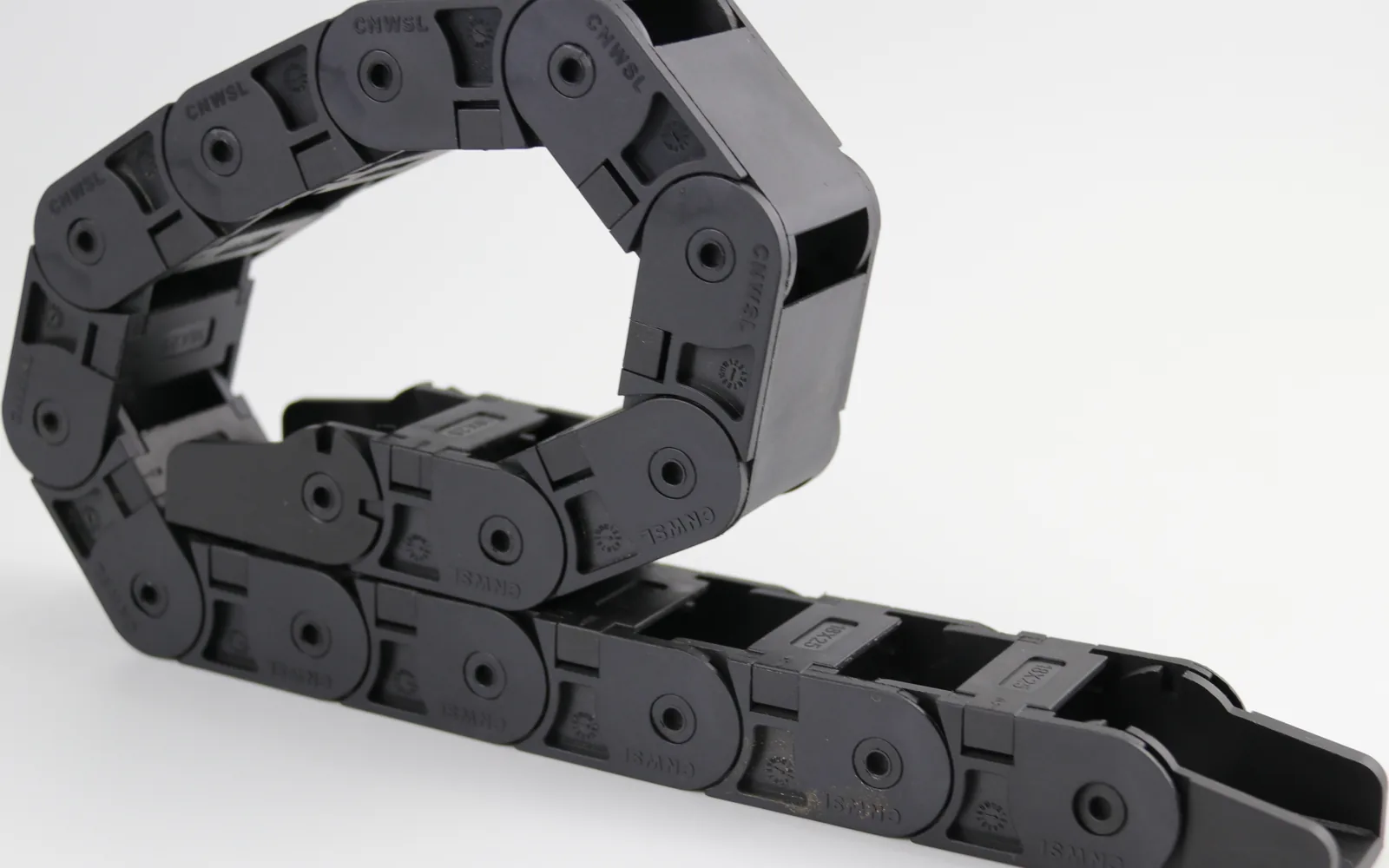

Portacables para módulos lineales: carrera y paso

El portacables para módulo lineal es uno de esos casos en que el servicio está muy claro pero la selección es fácil de errar: carrera larga, velocidad alta y espacio de montaje estrecho se suman, y un solo parámetro estimado a ojo solo aparece cuando la máquina ya está armada. Este artículo desglosa la aplicación y da un orden de decisiones que se puede seguir.

Por qué un módulo lineal no es igual que una máquina herramienta

Los portacables de las máquinas herramienta habituales suelen trabajar con carreras cortas y velocidad media, lo que deja margen. Los módulos lineales (etapas lineales, módulos de deslizamiento) son lo contrario:

• Carrera larga: muchos módulos recorren 1000mm o más en un eje, a veces 3000mm y más, así que el portacables debe plegarse y seguir al carro.
• Ciclo elevado: en una línea rápida, un módulo puede hacer miles de ciclos al día; el paso y el diseño de la articulación deciden la vida útil.
• Espacio comprimido: el cuerpo del módulo ya ocupa la mayor parte, el portacables suele ir pegado a la base o al riel y el radio de curvatura es difícil de ampliar.
• Velocidad real: muchos módulos corren por encima de 1m/s con arranques y paradas frecuentes, lo que amplifica ruido y tensión en los cables.

Por eso la misma frase "elegir un portacables" lleva a respuestas distintas en un módulo y en una máquina herramienta.

Orden de selección: primero carrera, luego altura, al final el modelo

Muchos compradores empiezan preguntando "qué modelo", pero el modelo es el último paso. En un módulo lineal el orden correcto es:

1. Calcular la carrera: longitud del portacables ≈ carrera / 2 + margen del extremo fijo + longitud desplegada del codo, calculado por separado para cada forma de montaje (fijo en el carro o fijo en el extremo). No pedir por estimación.
2. Fijar la altura de montaje: el punto más alto del portacables en marcha debe quedar por debajo de cualquier obstrucción superior (cilindro, carenado, segundo eje). Si falta altura, reducir el radio o cambiar el recorrido.
3. Fijar el radio de curvatura: R debe cumplir a la vez el mínimo admisible de los cables y el mínimo de la estructura del portacables; se toma el mayor.
4. Fijar paso y tipo de apertura: según número de cables, diámetro y frecuencia de recambio (recambio frecuente favorece apertura lateral o total).
5. Solo entonces el modelo: con altura interior, ancho interior y radio de curvatura se busca el modelo en la tabla.

La consecuencia típica de invertir el orden: el modelo llega y no entra, se fuerza un R menor, la tensión supera el límite y los conductores se rompen en dos meses.

El paso: el parámetro que más se olvida en módulos

El paso (longitud de eslabón) importa mucho más en un módulo que en una máquina herramienta, por dos razones:

• El paso define la suavidad del codo: a igual radio, un paso corto hace que cada eslabón gire menos, el desgaste sea más uniforme y el ruido menor; un paso largo produce un "quiebre" visible en el codo, y a velocidad suben ruido y vibración.
• El paso afecta el tramo autoportante: la longitud autoportante del tramo recto depende del paso. Un paso largo y pesado se flexa más en el centro con carreras largas y exige canaleta guía o apoyo adicional.

La regla es directa: cuanto más larga la carrera y mayor la velocidad, más conviene ir a paso corto con articulación precisa. Esta es justamente la razón de existir de la serie silenciosa: la articulación y el paso se diseñan para bajar el ruido de impacto en el vaivén rápido.

Factor de relleno: no pasar del 60%

El factor de relleno de la cavidad (sección total de cables / sección útil de la cavidad) debe mantenerse dentro del 60%. El espacio libre no es desperdicio, sirve para tres cosas:

• Hueco para el desplazamiento relativo al curvar — los cables no van agarrados dentro del portacables. En un codo, los recorridos interior y exterior tienen distinta longitud, así que el cable debe poder desplazarse un poco. Una cavidad llena lo convierte en un tirón duro.
• Vía de calor — sobre todo con cables de potencia y señal juntos.
• Reserva — añadir un cable en una mejora de línea es habitual.

Dos reglas más de disposición: los cables pesados a los lados y los ligeros al centro (reduce la carga descentrada) y separar potencia de señal, por capa o por cavidad.

Aplicar el radio de curvatura en el módulo

En módulos el radio suele quedar forzado por falta de espacio, pero el compromiso tiene suelo:

• El límite inferior es el mayor entre el radio mínimo admisible del cable y el R mínimo del portacables.
• Mangueras de aceite, fibra óptica y cables de señal finos tienen radios admisibles muy distintos; no se calculan todos por el más grueso.
• Si el espacio es realmente escaso, cambiar primero el montaje (fijo en el carro, añadir canaleta, elevar la cara de montaje) en lugar de forzar un R menor.

Un radio demasiado pequeño no da problemas al inicio; a medio plazo aparecen fundas agrietadas, mallas rotas y desgaste acelerado de la articulación. Hay que calcularlo en la fase de selección.

Tres errores de montaje frecuentes

1. Portacables montado al revés: extremo fijo y móvil intercambiados, el codo gira hacia fuera y el desgaste aparece en cientos de ciclos.
2. Tramo de codo sin apoyo: en carreras largas el centro se flexa, el portacables roza consigo mismo, sube el ruido y baja la vida.
3. Cables atados rígidos al portacables: fijarlos en toda la longitud anula su libertad de desplazamiento y dispara la rotura de conductores. Lo correcto es fijar en ambos extremos y dejar holgura en el centro.

Qué enviar al pedir cotización

Para obtener una cotización firme en una sola pasada, la consulta debe incluir:

Con estos datos la selección suele cerrarse en una ronda en lugar de tres.

Productos CNWSL para aplicaciones de módulo lineal

CNWSL cubre toda la gama de portacables de nylon, de micro a reforzado. Para el servicio de "carrera larga + vaivén rápido" del módulo lineal, la línea recomendada es la serie silenciosa, donde articulación y paso están diseñados para reducir el ruido de impacto:

Material: nylon reforzado con fibra de vidrio, de -20°C a 120°C. Para carreras más largas con más altura interior también está la gama tipo puente (por ejemplo la serie 45, altura interior 45mm, ancho 50–300mm).

Envíe los datos anteriores y devolvemos el modelo y los planos correspondientes.
