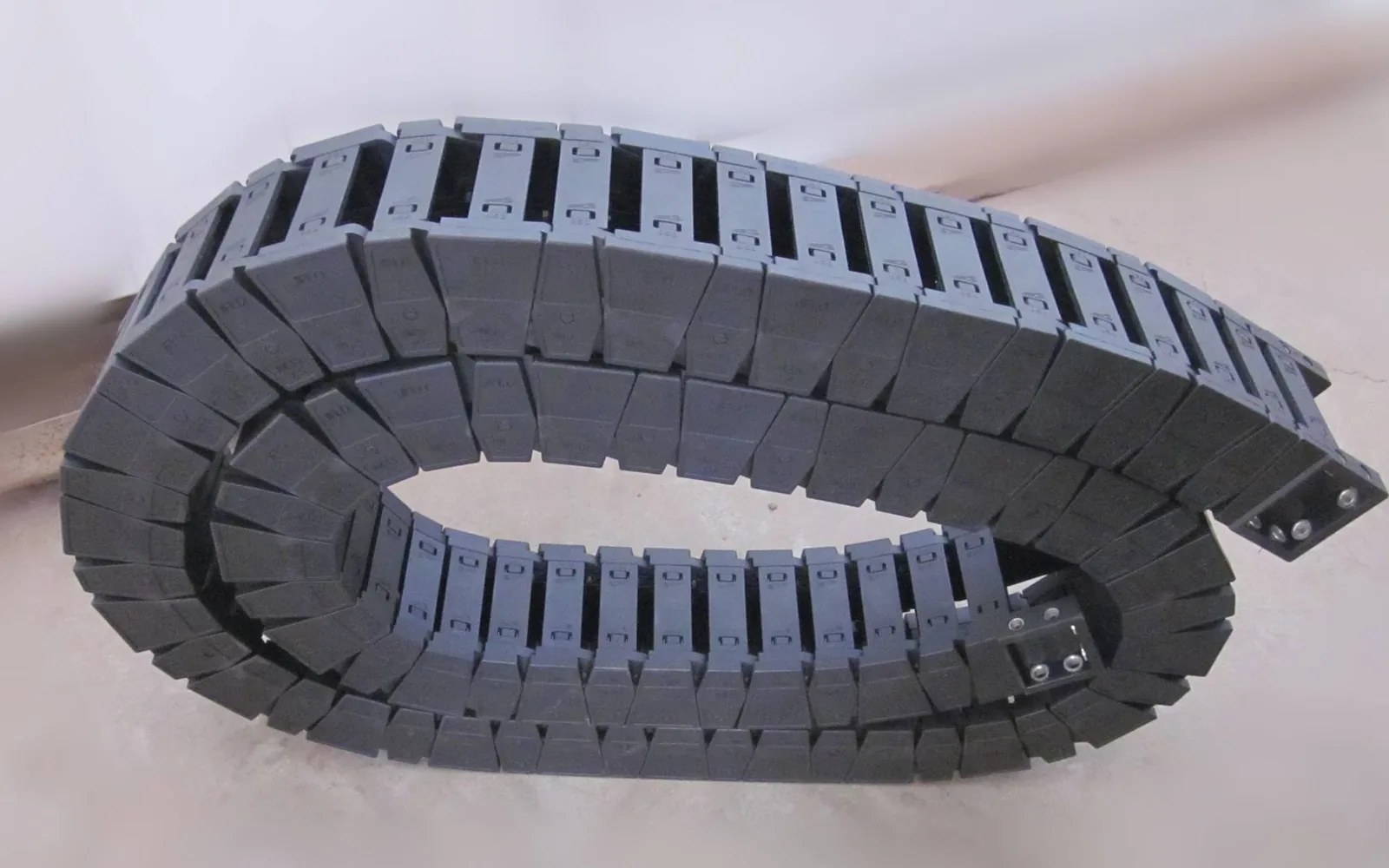

Cómo reducir el ruido del portacables

1. Descompongamos el ruido: son cuatro fuentes, no una

Cuando la máquina arranca y la cadena portacables empieza a traquetear, la primera reacción en planta suele ser "la cadena es de mala calidad". Pero si se descompone el ruido, en régimen alternativo a alta velocidad hay al menos cuatro fuentes independientes, y cada una exige una solución distinta:

• Ruido de impacto entre eslabones: los eslabones contiguos se comprimen y rebotan al entrar y salir del tramo curvo. Es ruido estructural, de frecuencia alta y timbre agudo, y el que más se reclama.
• Ruido de fricción en la articulación: pasador y alojamiento deslizan entre sí en cada carrera. Se acentúa con la velocidad y suena áspero.
• Aleteo y golpeteo de los cables: cables con demasiada libertad dentro del canal se balancean al arrancar y parar y chocan entre sí. Es una fuente secundaria, pero se pasa por alto con facilidad.
• Amplificación por resonancia: la frecuencia propia de la cadena coincide con el ritmo de arranque y parada de la máquina y amplifica las tres fuentes anteriores. El síntoma típico es una velocidad concreta muy ruidosa mientras que más rápida o más lenta resulta silenciosa.

El orden importa: primero la fuente (impacto, fricción), después la fuente secundaria (aleteo de cables) y solo al final el amortiguamiento y el aislamiento en la vía de transmisión. Al revés, se gasta dinero y el ruido sigue ahí.

2. Punto uno: la geometría de la articulación, la palanca más rentable

A la misma velocidad de 1 m/s, la diferencia que se percibe entre una cadena silenciosa y una estándar viene sobre todo de la articulación, no del grado del material.

La gama silenciosa de CNWSL emplea articulaciones de baja fricción y un perfil de eslabón optimizado para que los eslabones se deslicen por el tramo curvo en lugar de golpearlo. Este cambio suele aportar más al nivel de ruido global que cualquier sustitución de material: el material cambia el timbre, la geometría cambia el nivel de presión sonora.

Tres preguntas que conviene hacer a cualquier proveedor; no poder responder a una sola ya es motivo para descartarlo:

1. ¿La articulación es de ajuste deslizante o de rodadura?
2. ¿Los eslabones incorporan un tope que limite el balanceo excesivo?
3. ¿Existen datos comparativos entre la versión silenciosa y la estándar del mismo tamaño?

3. Punto dos: bajar la tasa de ocupación

Cuanto mayor es la tasa de ocupación, más apretados van los cables, mayor es la superficie de contacto y menor es el juego de trabajo, de modo que al arrancar y parar los cables se golpean entre sí y el ruido sube en lugar de bajar.

La práctica habitual en régimen alternativo de alta velocidad es mantener la tasa de ocupación en torno al 60% o por debajo, junto con tres acciones:

• Encaminar en canales separados los cables de sección muy distinta, o instalar separadores;
• Situar cables de potencia y cables de señal en lados opuestos;
• Dejar un juego de trabajo razonable dentro del canal, nunca tensar los cables.

4. Punto tres: subir un escalón el radio de curvatura

El radio de curvatura R es la variable oculta del ruido. Un R demasiado pequeño supone un ángulo de eslabón más cerrado en el tramo curvo, un impacto más duro y, al mismo tiempo, mayor tensión de flexión en los cables.

En la gama silenciosa de CNWSL los radios disponibles aumentan con la altura interior, y cada altura ofrece normalmente entre tres y cinco opciones:

Si el espacio de instalación lo permite, conviene subir un escalón: el ángulo del eslabón en la curva se suaviza y bajan a la vez el ruido y la tensión del cable. El precio es más altura de instalación y más envolvente de carrera, algo que hay que resolver en la fase de diseño.

5. Punto cuatro: extremo fijo, extremo flotante y tipo de soporte

En carreras largas a alta velocidad la cadena se azota en el recorrido de retorno. Tres medidas:

• Cuando la carrera supera la tabla de longitud sin soporte del fabricante, pasar a funcionamiento deslizante o añadir rodillos de apoyo y canales guía;
• Dejar holgura en el cableado de los extremos fijo y móvil, sin tensarlo;
• Añadir amortiguación en ambos extremos para que los eslabones no golpeen en las posiciones límite.

Este apartado se ignora con frecuencia, pero una buena parte de las reclamaciones de ruido en planta nace aquí y no en la propia cadena.

6. Punto cinco: elección y disposición de los cables

• Dar preferencia a cables de alta flexibilidad para cadena portacables. Cuanto más rígido es el cable, más fuerte golpea el eslabón al arrancar y parar, y empeoran a la vez ruido y vida útil.
• Los cables multiconductores con trenza o apantallamiento rígido deben ir cerca del centro del canal.
• Dejar que los cables tomen su curvatura natural: sin torsión y sin apilarse unos sobre otros.
• Con pocos cables, no darles vueltas dentro del canal: eso solo crea una fuente de aleteo.

7. Tabla rápida de la gama silenciosa

La gama silenciosa de CNWSL cubre alturas interiores de 18 a 45mm, está fabricada en nailon reforzado con fibra de vidrio y admite de -20℃ a 120℃:

Los planos y las especificaciones detalladas están disponibles en la página de descargas.

8. Cómo aceptar una mejora de ruido: primero el método, después el número

El ruido no tiene valor absoluto, solo un valor medido en condiciones declaradas. Con el micrófono a 1 m y a 3 m en la misma máquina los resultados difieren notablemente; sin corregir el ruido de fondo, dos conjuntos de datos simplemente no son comparables.

Por eso hay que pactar tres cosas antes de la aceptación:

1. Posiciones y distancias de medición: dónde están el puesto de trabajo y las posiciones de los circunstantes, a qué distancia de la fuente y a qué altura del suelo.
2. Ruido de fondo y corrección: medir el fondo con la máquina parada y aplicar la corrección cuando el margen no sea suficiente.
3. Definición del régimen: velocidad, aceleración, carrera, carga y configuración de cables, todo declarado. Falta uno y la comparación no vale.

El método más utilizado para el nivel de presión sonora de emisión en el puesto de trabajo y otras posiciones especificadas es ISO 11202:2010. Si lo que se necesita es el nivel de potencia sonora —para comparar máquinas, no para escuchar en un puesto— el método de grado de ingeniería es ISO 3744:2025.

Las aplicaciones en sala limpia añaden una restricción más: reducir ruido no puede pagarse con más emisión de partículas. La limpieza se clasifica según ISO 14644-1:2015; cuando se exigen a la vez bajo ruido y baja emisión, consulte nuestra guía de selección de portacables para sala limpia.

9. Preguntas frecuentes

Si bajo la velocidad de la máquina, ¿desaparece el ruido? No del todo. Bajar la velocidad reduce la energía de impacto, pero si la fuente dominante es la resonancia o el aleteo de los cables, solo se ha desplazado a otra banda de frecuencia. Identifique primero la fuente y después decida entre reducir velocidad o cambiar la geometría.

¿Se pueden mezclar cadenas silenciosas y estándar en una misma máquina? Sí, pero hay que vigilar el paso y la interfaz. Mezclar series en una máquina deja la unión con una rigidez desigual y, a alta velocidad, esa unión se convierte con facilidad en una nueva fuente de ruido. Si se puede unificar, mejor unificar.

¿Menos ruido significa menos vida útil? Normalmente lo contrario. El impacto y la fricción son a la vez fuente de ruido y fuente de desgaste, así que las mejoras geométricas que los reducen suelen prolongar la vida. Lo que de verdad acorta la vida es reducir el radio de curvatura para ahorrar espacio: por eso R solo debe crecer, nunca disminuir.

La planta es demasiado ruidosa para medir con precisión. ¿Qué hago? Localice primero la fuente (parando por zonas, aislando por tramos) y después haga una comparación A/B en el mismo régimen. Cuando los valores absolutos no son fiables, la diferencia relativa sigue siendo significativa, y más cercana a la verdad que discutir sobre decibelios.

Conclusión

Reducir el ruido de una cadena portacables no consiste en comprar un material "superior". Son cinco acciones en orden de fuente: cambiar la geometría de la articulación, bajar la tasa de ocupación, aumentar el radio de curvatura, resolver los extremos y el soporte, y ordenar el cableado. Las dos primeras fijan el suelo; las tres últimas deciden si el resultado es simplemente utilizable o realmente silencioso.

Para un cálculo hasta el modelo y el radio de curvatura, recorra nuestro método de selección en cinco pasos, o contáctenos con los datos de su régimen. CNWSL fabrica en Yueqing, Zhejiang, y allí se organizan las auditorías de fábrica y los ensayos de muestras: cuanto más concretos sean los datos, más cerca estará la propuesta de su máquina.
