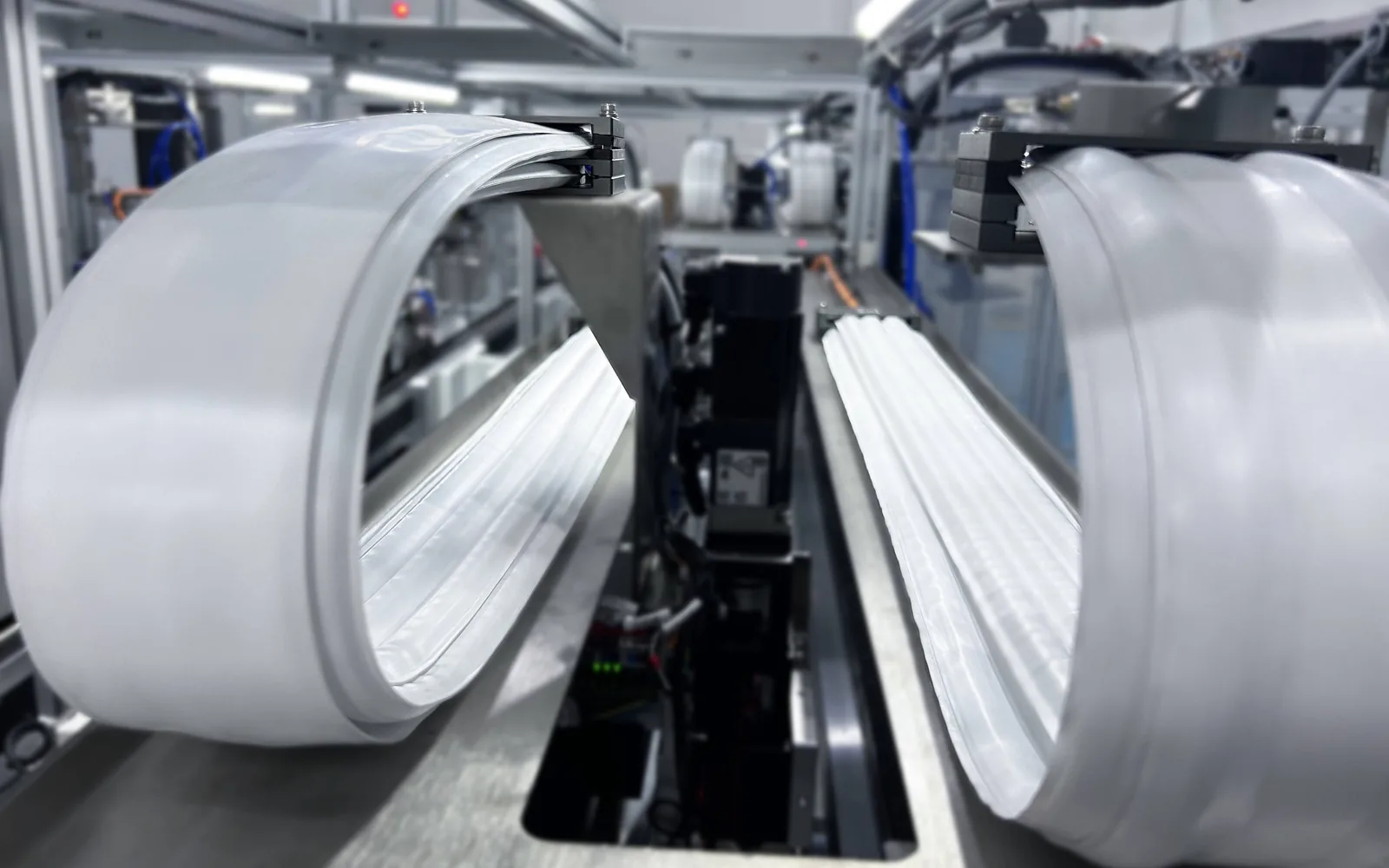

Selezione della catena portacavi per camera bianca: rilascio di particelle, raggio di curvatura e vita utile

Una catena portacavi per camera bianca non è una catena in nylon con un coperchio aggiunto. In una camera bianca svolge due compiti insieme: guida i cavi e non rilascia particelle nell'ambiente. La maggior parte degli errori di selezione nasce dal guardare solo il primo.

1. Prima il materiale: le catene per camera bianca usano TPU, non nylon

Una catena portacavi in nylon standard è in PA66 + 30% fibra di vetro e si affida alla rigidità e alla resistenza all'usura per sostenere corse lunghe. Una catena per camera bianca ha una priorità diversa —quanto materiale viene asportato per attrito— quindi l'approccio diffuso è passare al TPU (poliuretano termoplastico).

Cambiare materiale porta con sé tre conseguenze:

• Cambia il meccanismo di rilascio. Il nylon prende la durezza dalla fibra di vetro, quindi i detriti del contatto tra maglie sono più duri e pesanti. Il TPU è più elastico, distribuisce il carico sulla superficie di contatto e rilascia meno particelle, e più morbide.
• Cambia la finestra di temperatura. La catena per camera bianca WWC di CNWSL è dichiarata da -20 °C a 120 °C, diversamente dalle gamme in nylon standard. L'impiego ad alta temperatura va calcolato a parte.
• Cambia il comportamento acustico. Lo smorzamento del TPU riduce naturalmente il rumore d'urto nell'andirivieni ad alta velocità; è anche per questo che gli stabilimenti sensibili all'elettrostatica la scelgono.

Se il cliente insiste nel "rendere pulito il nylon", chiedete prima la classe di pulizia richiesta. Quando i due materiali sono vicini, compensare con strutture di tenuta costa in genere di più.

2. Fissate la classe di pulizia prima di tutto il resto

La classe della camera bianca è un dato di ingresso della selezione, non un risultato da verificare dopo. La norma internazionale è ISO 14644-1, che ordina ISO Class 1–9 in base alla concentrazione di particelle per unità di volume d'aria; la vecchia norma statunitense FED-STD-209E usava Class 1–100000, e ISO Class 5 corrisponde all'incirca al vecchio Class 100.

Vale la pena scomporre la frase "soddisfa Class 100 e superiori":

• A quale norma lavora realmente il sito? L'accettazione si basa sui dati del contatore di particelle o sulla dichiarazione del fornitore?
• Vale a riposo o in funzione? Il conteggio sale in modo evidente quando la macchina lavora.
• La catena è l'unica fonte di particelle o solo una fra tante?

La serie WWC di CNWSL è progettata per semiconduttori, pannelli piani e camere bianche farmaceutiche, con basso rilascio di particelle e bassa rumorosità. Ma la classe effettivamente raggiunta va supportata dal rapporto di prova del lotto specifico: inserite questo requisito nell'accordo tecnico già in fase di selezione.

3. Quattro parametri, in quest'ordine

3.1 Altezza e larghezza interna: tenete il rapporto di riempimento sotto il 60%

Elenco di tutti i cavi del percorso —potenza, segnale, tubo aria e fibra conteggiati separatamente—, sommate le sezioni e applicate un fattore di sicurezza di circa 1,6. La sezione totale dei cavi non dovrebbe superare il 60% della cavità, e ancora meno in impieghi ad alta velocità.

Più larga non è meglio. Un gioco eccessivo lascia che i cavi si spostino nella cavità, aumentando usura e rumore.

3.2 Raggio di curvatura: ricavatelo dal cavo

Il raggio di curvatura lo decide il cavo, non la catena. Prendete il cavo più grosso e rigido del percorso (di solito la linea di potenza o il tubo aria), cercate il raggio minimo raccomandato dal produttore e applicate un margine di 1,1×–1,2×. Quello è il valore R che la catena deve offrire.

Un punto spesso confuso: il valore R della catena determina l'altezza di installazione e lo spazio occupato. Non è di per sé un dato sulla vita del cavo.

3.3 Corsa e montaggio

• Meno di 2 m di corsa, montaggio orizzontale: il supporto standard è sufficiente.
• Corsa lunga o andirivieni ad alta velocità: calcolate la capacità autoportante e la freccia del tratto non supportato, e aggiungete canalina di guida o rulli di supporto se serve.
• Montaggio verticale: valutate il carico continuo del peso della catena sui perni e l'ampiezza di oscillazione.

Questa parte è difficile da spiegare a parole: percorrete il flusso di calcolo per la selezione con corsa, velocità e accelerazione reali.

3.4 Temperatura, fluidi ed elettrostatica

• Temperatura: la serie WWC è dichiarata da -20 °C a 120 °C. Fuori da questo intervallo serve un altro materiale.
• Fluidi: refrigerante, detergenti e alcol sono il quotidiano di una camera bianca. Elencateli e fate confermare la compatibilità al fornitore.
• Elettrostatica: l'assemblaggio elettronico e le linee a pannelli richiedono spesso ESD. Chiarite se serve "materiale dissipativo" o "messa a terra conduttiva": si costruiscono in modo diverso.

4. Serie WWC in breve

Le catene per camera bianca CNWSL coprono cinque altezze interne, tutte in TPU, da -20 °C a 120 °C:

Queste sono le larghezze interne standard. Una larghezza o un raggio non standard richiede attrezzaggio, quindi confermate stampo e tempi per tempo; altrimenti il progetto si blocca a questo passo. Le tabelle dimensionali complete sono nella pagina della serie per camera bianca, modello per modello, per esempio WWC15.

5. Audit in fabbrica e collaudo: quali documenti chiedere

Quando si acquista una catena per camera bianca, la "prova" è la cosa più facile da lasciare nel vago. Mettete l'elenco direttamente nell'accordo tecnico:

1. Rapporto di prova sul basso rilascio di particelle — metodo, condizioni di campionamento (con o senza carico), risultati del conteggio.
2. Prova di ciclaggio termico alto/basso — conferma che il materiale non si fessura né si indurisce a -20 °C e 120 °C.
3. Dati di vita a fatica su banco — numero di cicli e criteri di cedimento (aumento improvviso di rumore, gioco eccessivo tra maglie, rottura).
4. Dichiarazioni di materiale — grado di TPU, contenuto di alogeni, stato RoHS.

Per CNWSL questi tre rapporti (rilascio di particelle, ciclaggio termico, vita a fatica) sono disponibili nella pagina download insieme al catalogo per camera bianca. Poter emettere un rapporto ed essere disposti a emetterlo sono due cose diverse: inviate l'elenco già in fase di selezione; la rapidità di risposta è già di per sé un filtro.

6. Quattro trappole di installazione

• Montare la catena a valle del flusso d'aria. Il flusso di una camera bianca è progettato apposta. Se i detriti cadono sopra il flusso di prodotto, la selezione è stata inutile.
• Invertire l'estremità fissa e quella mobile. Il tratto curvo deve stare lontano dal lato da mantenere pulito.
• Ignorare il fissaggio dei cavi. Fissate i cavi a breve distanza da ciascuna estremità, così la flessione avviene solo dentro la catena. Entrare e uscire in linea retta accorcia la vita in modo netto.
• Collaudare solo in statico. Fatela girare a vuoto, con carico e per più di 8 ore di fila, registrando rumore e particelle nei tre stati.

7. Domande frequenti

Una catena nazionale può sostituire un marchio importato?

Se possa sostituirlo dipende dal criterio di accettazione, non dal marchio. Scrivete classe di pulizia, limite di rilascio di particelle e requisito di vita come clausole misurabili: la filiera nazionale le soddisfa nella maggior parte delle condizioni ordinarie. Al contrario, se il requisito non è misurabile, qualsiasi fornitore finirà per discutere.

Quali sono i tempi di consegna?

Le misure standard a magazzino sono la parte più rapida. Una larghezza interna o un raggio non standard richiede attrezzaggio e i tempi vanno confermati a parte. CNWSL ha magazzini a Dongguan, Foshan e Shanghai; chiedete all'ufficio vendite il ritmo di spedizione dei pezzi standard.

Catena per camera bianca o serie silenziosa?

Le due esigenze si sovrappongono ma non coincidono. Se il problema centrale sono le particelle, scegliete quella per camera bianca (TPU). Se il problema centrale è il rumore, scegliete la serie silenziosa. Se contano entrambi, mettete le due metriche nell'accordo e confrontate i campioni.

Si può fare un audit in fabbrica?

Sì. La produzione è a Yueqing, Zhejiang, e audit e campionamenti si organizzano lì, con stampi e linee visibili in sito.

Avete la IATF16949?

Sì, la IATF16949 è in essere. Un'ulteriore nota: se il progetto coinvolge clienti automotive o certificazione per l'export, di norma viene richiesta anche la ISO14001; confermate lo stato aggiornato con l'ufficio vendite prima di ordinare, non dattelo per scontato.

Conclusione

La difficoltà nella scelta di una catena per camera bianca non sono i parametri, ma la catena di prove: requisito di classe misurabile, dati di rilascio tracciabili e vincoli di installazione verificabili. Fissate questi tre punti in fase di selezione e collaudo e produzione in serie diventeranno molto più scorrevoli.

Per fare i conti su corsa e lista cavi reali, partite dalla serie per camera bianca oppure leggete prima il flusso di calcolo per la selezione.
