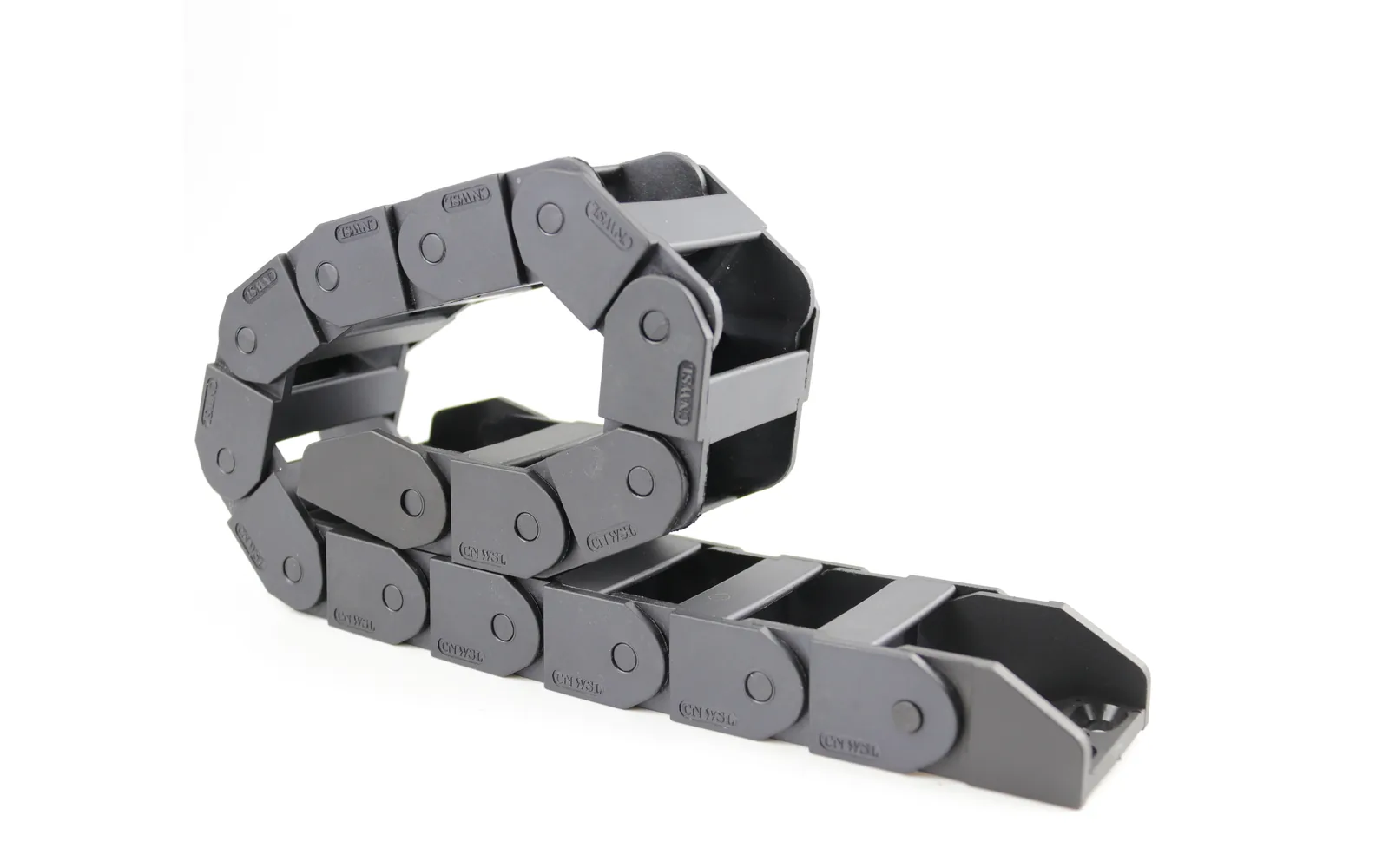

拖链怎么选？从工况到型号的 8 步选型法

一、选型顺序不能反：先算工况，再定型号

现场问"拖链怎么选"，十有八九是拿着一张型号表在找"哪个看起来能用"。正确的顺序正好相反：先把工况和线缆摊在桌上算清楚，型号是最后一步自己浮出来的结果，不是第一步就挑的。

反着做会踩两个坑。一是先按机架宽度挑了内宽，把线塞进去才发现填充率超了，跑一段时间线缆在弯曲段互相挤压、破皮；二是先买了链，回头算弯曲半径才发现 R 不够，要么换更细的线，要么整条链报废。

这篇把选型拆成 8 步：前 3 步全在算数，中间 3 步落尺寸，最后 2 步管长度和环境。8 步走完，型号基本就唯一了；剩下的只是从厂家列出的档位里挑一档。

一句话结论：拖链选型的输入是工况，输出才是型号。顺序反了，后面每一步都在补救。

二、第 1–3 步：工况、线缆清单、内宽

第 1 步 明确运动工况

先把设备怎么动搞清楚，这是后面所有计算的输入：

1. 行程 S：单程移动距离。行程长短直接决定要不要考虑滑行式运行或加装支撑。
2. 速度与加速度：高速工况要相应收窄填充率余量，边界见拖链速度与加速度的选型边界。
3. 运行方式：架空、滑行、还是带支撑轮；有没有偏载。
4. 环境：温度、油污、切削液、粉尘、洁净度等级。

这一步的输出是一张工况表。工况表里任何一项空着，后面算出来的尺寸都不可信。

第 2 步 盘点要走的线缆与气管

把要装进链里的东西逐条列出来，不要凭印象估：

• 每根线缆的外径（含屏蔽层、含护套后的实际外径）、数量、单位重量；
• 气管、液压管的外径与管数——它们和电缆一样占截面；
• 线缆与气管的总截面、总重量。

两个高频错误：只算电缆不算气管；用线缆标称直径代替实际外径。填充率与弯曲半径都建立在这张清单上，清单错了，后面全错。

第 3 步 算内宽与填充率

内宽不是"机架有多宽就选多宽"，而是按线缆总截面反算：

• 线缆在链内的截面填充率控制在 60% 以内（含气管），留出约 40% 的空隙；
• 线缆之间应能被隔片分开、彼此不叠压；
• 截面差异大的线缆分组布置。

填充率一旦超过 60%，线缆在弯曲段被互相挤压，实际弯折半径会比设计值更小——设计按 10D 算，线跑到链里实际只有 7D，寿命差一大截。完整的算法与算例见拖链内宽怎么选。

三、第 4–6 步：弯曲半径、内高、系列型号

第 4 步 定弯曲半径 R

R 要卡在两个数之间：

• 下界：线缆厂家给的动态最小弯曲半径，通常是外径 D 的 7.5–10 倍。行程 ≥ 10m 时按 10D 起算，再留 20% 余量；
• 上界：设备能留出的安装高度，工程上按 ≈ 2R + 链节厚度 + 安全间隙估算。

然后在拖链厂家的 R 档位表里往上取一档，不要顶格。参考背景：德国标准 DIN VDE 0298-3 里拖链工况（drag chain operation）那一档给的是 4D–5D，它是"不损坏"的底线而不是寿命推荐值。算法与算例见拖链弯曲半径怎么算。

第 5 步 定内高

内高由两件事决定，取其中大的那个：

1. 线缆束的外形高度——最粗那根线缆的外径，加上分组后的层数；
2. 接插件、端子、弯头能不能进链——接头往往比线缆本身粗，这一步最容易漏。

内高留得过小，接头进不去、线缆在高度方向被顶住，运行时就会顶链节。

第 6 步 选系列与具体型号

内宽和内高都定了，按这两个数到系列表里匹配（见第五节速查表）。匹配不到完全一致的档位，就往上选一档，不要往下凑。

同一内高下往往有若干系列可选，差异在结构与可选 R 档数。"型号"到这一步才第一次出现。

四、第 7–8 步：长度与安装、材质与环境

第 7 步 定长度与运行方式

链长不是"设备跑多长就多长"。常用估算是

Lk ≈ S / 2 + π × R

其中 S 是行程。行程 S = 2000mm、R = 100mm 时，弯曲段弧长 π × 100 ≈ 314mm，链长约 1314mm，再按厂家表格加安全余量。这是估算式，正式下单以厂家的行程—长度对照表为准。

同时确认运行方式：长行程（工程上一般从 10m 起）要考虑滑行式运行或加装支撑轮，不要让链在长行程下长时间架空。

第 8 步 定材质与环境

环境反过来定材质，这一步常被整个跳过：

• 常规工况：玻纤增强尼龙，持续工作温度 −20℃ ～ 120℃；
• 洁净室 / 无尘工况：材质换 TPU，温度同样是 −20℃ ～ 120℃，发尘与洁净度分级按 ISO 14644-1:2015 确认；
• 高温、油污、金属屑多：单独评估，材质对比见拖链材质怎么选。

如果整机要过电气合规，选型时也应把 IEC 60204-1:2016（机械电气设备通用要求）对导线布置与弯曲的要求纳进来；如果整机要做安全评估，工况定义还应参照 ISO 12100:2010 的风险评估方法。这两条管的是整机层面，和拖链本身的尺寸选型是两层事，不能互相替代。

五、威仕龙系列内高内宽速查

尼龙桥式系列（玻纤增强尼龙，−20℃ ～ 120℃）：

→ 完整规格见微型拖链系列、中型拖链系列、重型拖链系列。

静音系列（玻纤增强尼龙，−20℃ ～ 120℃）：

→ 降噪选型见静音拖链噪音怎么降。

无尘系列 WWC（TPU，−20℃ ～ 120℃）：

→ 洁净室选型另见无尘拖链选型指南与无尘拖链系列。

六、五个不能让步的硬指标

8 步里有些参数可以商量，下面五个不行：

1. 填充率 ≤ 60%（含气管）。超了就是拿线缆寿命换内宽，省下的那点空间不划算。
2. R ≥ 线缆的动态最小弯曲半径。这是线缆厂家的硬要求，R 下不去。
3. 安装高度 ≥ ≈ 2R。这条最常被漏，也最致命——机架没留够，整条走线方案要重做。
4. 内高要能过接头。接插件、端子、弯头进不去，内高算得再准也没用。
5. 材质与环境匹配。洁净室用 TPU 无尘系列，不能拿常规尼龙系列直接顶，两者的发尘表现与合规逻辑不是一回事。

七、把 8 步写进询价单

想让厂家一次给对方案，询价单上至少给齐这些：

1. 工况：行程、速度、加速度、运行方式（架空 / 滑行 / 支撑）；
2. 线缆清单：外径、数量、单位重量，含气管、含屏蔽层后的实际外径；
3. 允许的安装高度（最常被漏，也最关键）；
4. 环境：温度、油污、洁净度等级；
5. 电气合规要求（整机如需满足 IEC 60204-1 一类要求时说明）。

选型口径与表单模板见选型指南，样本与图纸见资料下载。按上面这套参数发过来，我们可以直接出一版内宽、内高、R 与长度都已定好的方案——联系我们。

需要交代的边界：我们的生产实体在浙江乐清（天成街道），可安排验厂；常州是销售办事处，不是工厂。质量体系方面，IATF16949 已持有；ISO14001 目前待确认，汽车类客户如需双证，报价前请先与我们核实。

八、小结

• 顺序：先算工况与线缆，再定尺寸，型号最后浮出来。
• 前 3 步：工况表 → 线缆清单 → 内宽与填充率（≤60%）。
• 中 3 步：R（7.5–10D，往上取一档）→ 内高（要过接头）→ 系列型号（配不上就上一档）。
• 后 2 步：长度 ≈ S/2 + πR，长行程考虑滑行；材质按环境定（洁净室用 TPU）。
• 五个底线：填充率、R、安装高度、内高过接头、材质与环境匹配。
