承重拖链系列
承重拖链（也叫加强型拖链、重型拖链）面向内高 45mm 及以上的重载工况，侧板与铰链结构加强，适合龙门加工中心、大型注塑机与长行程设备。
内高 45mm 往上，考量的问题变了——不再是「装不装得下」，而是「几公斤一米的线束在几米跨距上反复跑，链节会不会先垮」。这一档的客户大多吃过亏：要么侧板磨穿，要么架空段下垂刮到工件，返工一次的成本远超拖链本身。
典型应用
产品系列
承重拖链：内高 45–80mm 的重载与长行程解法
什么情况下必须上承重档
三条里中一条就该看承重档：单根动力电缆外径 Ø25 以上；线束总重超过 3kg/m；行程超过 4 米且需要架空或长跨距支撑。典型设备是龙门加工中心、落地镗铣、大型注塑机、压机与冶金产线。反过来说，内高 30 的档位硬撑这类工况，通常半年内出问题——先是侧板单边磨损，接着链节跑偏，最后卡死。前期省下的那点采购差价，抵不上一次停机。
45 / 65 / 80 与内宽 50–300 的对应

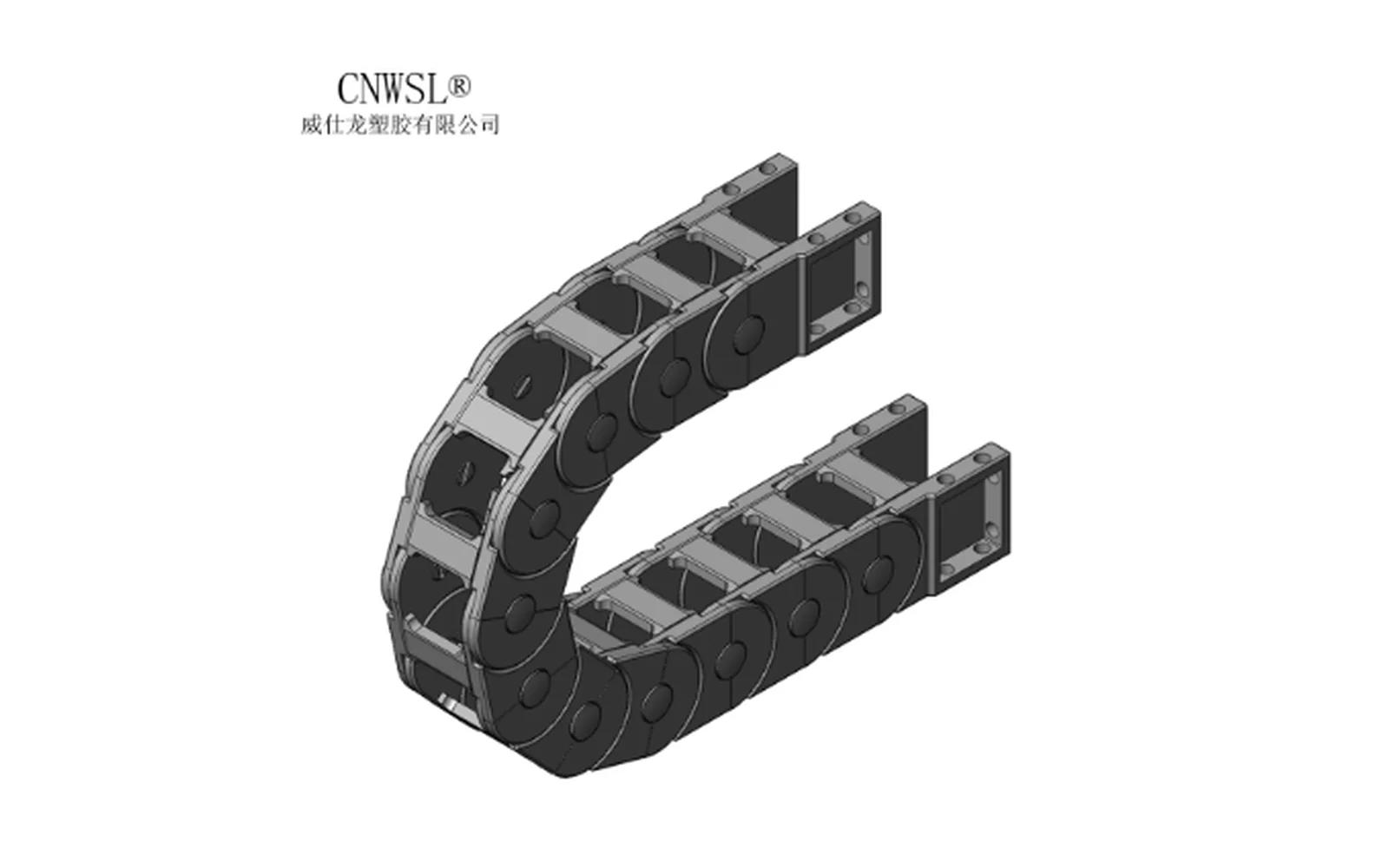

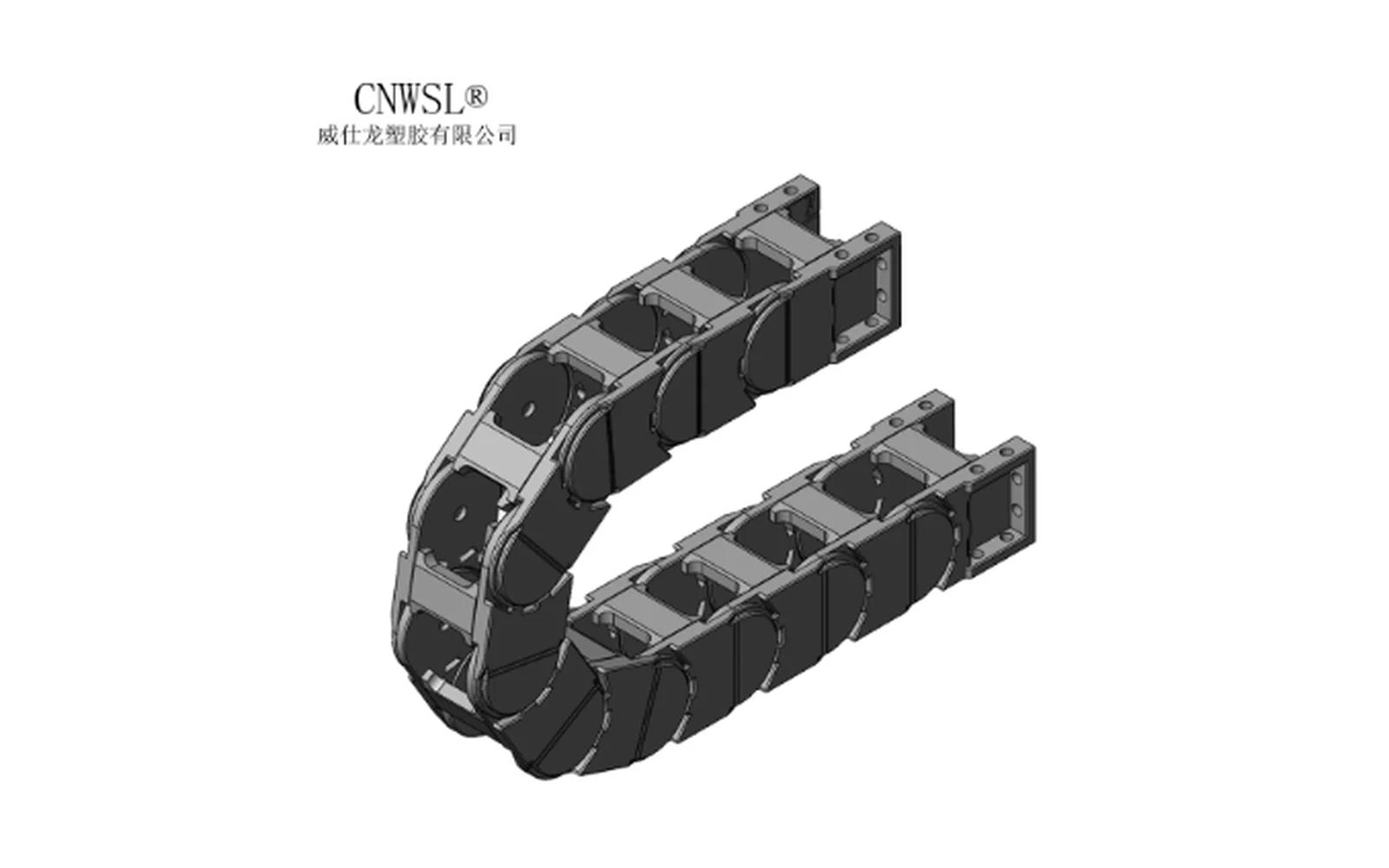

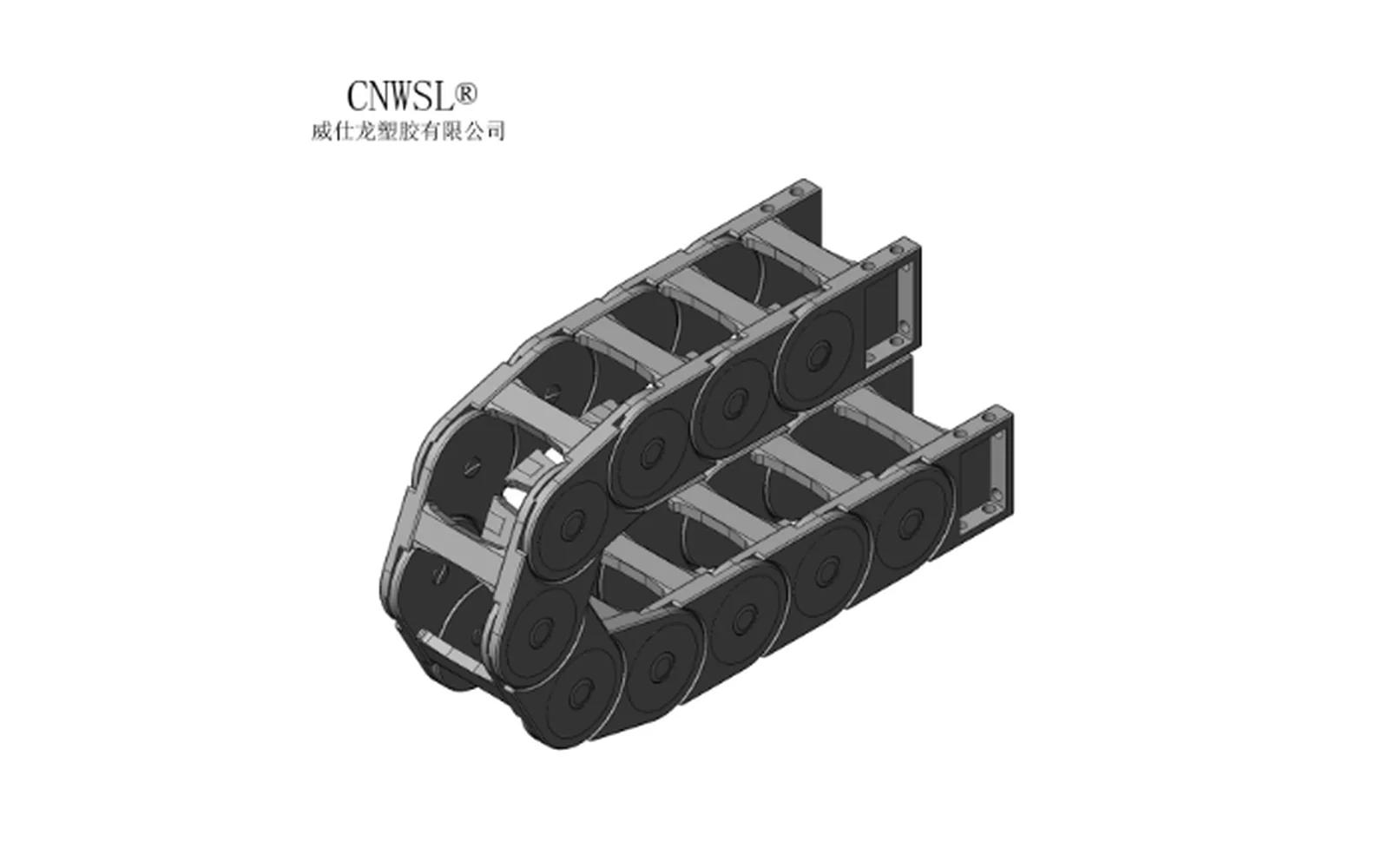

45 是中型到承重的过渡档，线束 15 到 30 根，很多龙门的工作台走线落在这里；65 是主流承重档，大型注塑机与龙门横梁常用；80 面向超大线径与多管路，需要走液压主管时才会用到。内宽 50 到 300mm 共 12 档，超过 200mm 要重点评估侧板刚度与节距配合——宽度越大，链条扭转的力矩越大，导向和支撑必须跟上。
长行程的两个真正限制：架空与导向
架空长度不是按内高线性外推的，它取决于链节刚度、负载分布和运行速度。超出架空能力必须加导向槽或滑行支撑，否则上段会下垂，回程时刮擦下段，噪音和磨损同时上来。行程超过 10 米还要考虑链条自重导致的回弯与热胀，安装时留出补偿。有些工况确实该考虑钢制拖链：耐高温、抗冲击、承载大，代价是自重大、噪音高、需要更实的支撑结构。钢制不在我们的产品线里，这里只作选型参照——分界通常在温度和冲击上，常规温度区间、需要低噪音的场合，塑料承重更合适。
规格速查
- 内高档位
- 45 / 65 / 80 mm（3 档）
- 内宽范围
- 50–300 mm，共 12 档
- 弯曲半径
- R75 起，最大 R300
- 结构
- 桥式加强侧板（全工程塑料方案）
- 工作温度
- -20℃ ~ +120℃
- 对应型号
- WSL27 / WSL35 / WSL37 等系列
以上为常规档位。具体型号的内高、内宽、弯曲半径以规格表为准，非标尺寸单独评估。
常见问题
- 塑料承重拖链和钢制拖链怎么选？
- 看温度和冲击。常规车间温度、要求低噪音和轻量，用增强尼龙承重档；有高温辐射、飞溅熔渣或强冲击，钢制更合适。钢制自重大，对支撑结构和导向的要求也更高，不是换个材质那么简单。我们只做工程塑料拖链，钢制不在产品线内；工况真需要钢制，会直接说明，不拿塑料硬顶。
- 架空多长就必须加导向槽？
- 没有统一数字，取决于内高、内宽、负载和速度的组合。经验上，架空段开始出现肉眼可见的下垂、或者运行时上下段有接触，就必须加导向或支撑。具体项目按工况核算，不要按内高套一个固定值。
- 内宽 300mm 以上还能做吗？
- 300mm 是标准档位的上限。再宽属于非标，需要重新评估侧板刚度、节距和导向方案，通常按项目单独设计，起订量和交期都要另谈。
- 承重拖链的交期一般多久？
- 45 与 65 的常备规格相对齐，80 与非标宽度按排产。重载项目建议在方案阶段就把排产周期算进去，不要等设备装配前才下单。
